在我國有74.4%是火力發電、17.8%是水利發電、4.1%是風能發電、3.6%是核能發電。所以，火力發電還是***的發電方式?；痣姀S由燃燒方式不同又分：燃煤電廠和燃?xì)怆姀S。不管燃煤電廠或者燃?xì)怆姀S都是把燃燒的化學能轉化為機械能。再由機械能轉化為電能的過程。

?火力發電廠原理

01

火電廠的分類

火電廠按燃料來分為：燃煤發電廠、燃油燃?xì)獍l(fā)電廠、生物發電廠、 垃圾發電廠等 一般我國都是以燃煤發電和燃?xì)獍l(fā)電為主。這幾年為了改善環境很多地區修建了垃圾焚燒發電項目。

我們今天主要介紹燃煤發電和燃?xì)獍l(fā)電的原理。

02

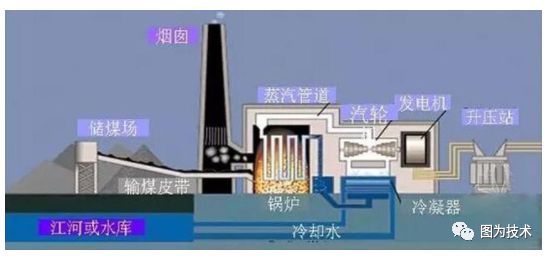

燃煤電廠

燃煤電廠主要是主要是把塊狀煤粉碎然后吹入鍋爐達到充分燃燒。鍋爐加熱水變成水蒸氣再推動汽輪機轉動。汽輪機帶動發電機來實現發電。

03

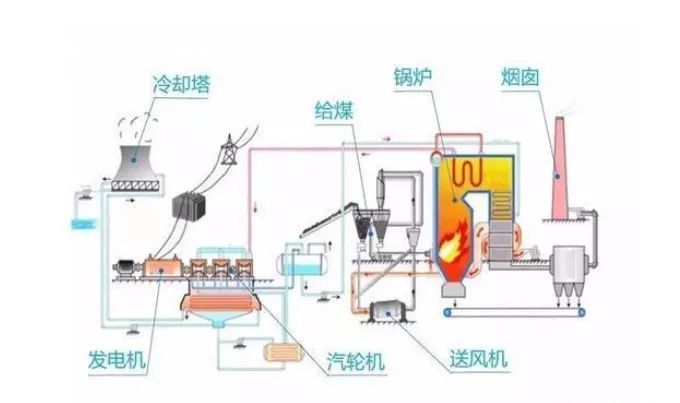

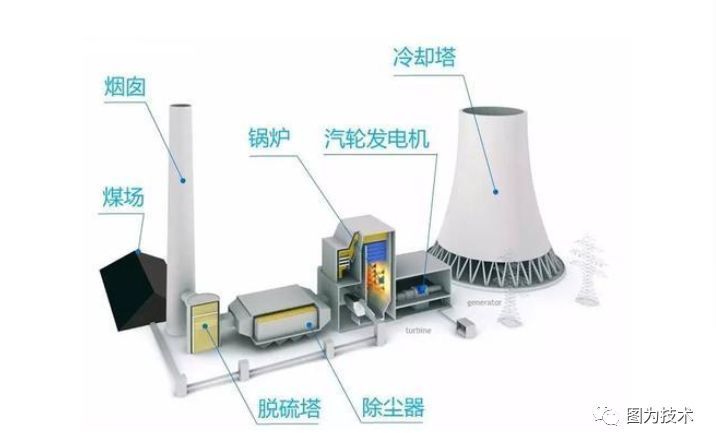

燃煤電廠的組成

燃煤電廠主要由供煤系統、鍋爐、汽輪機、發電機、冷卻系統及輔助系統組成。通過這些系統***組合達到效率***化。

04

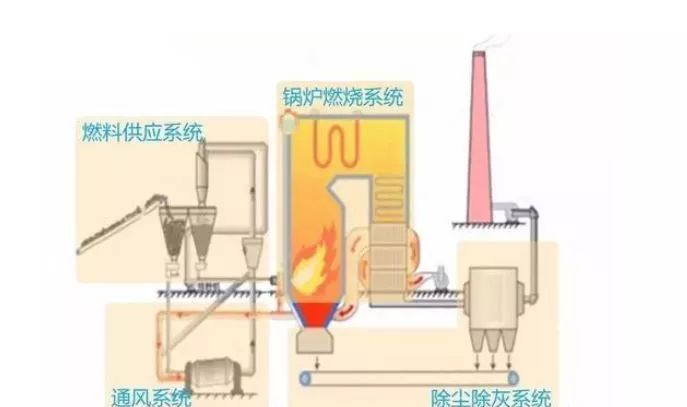

燃煤電廠的燃燒系統

燃燒系統主要是由燃料供應系統、鍋爐燃燒系統、除塵除灰系統及通風系統。通過這些系統把煤的化學能轉換為熱能，提高轉化率，降低環境污染。

05

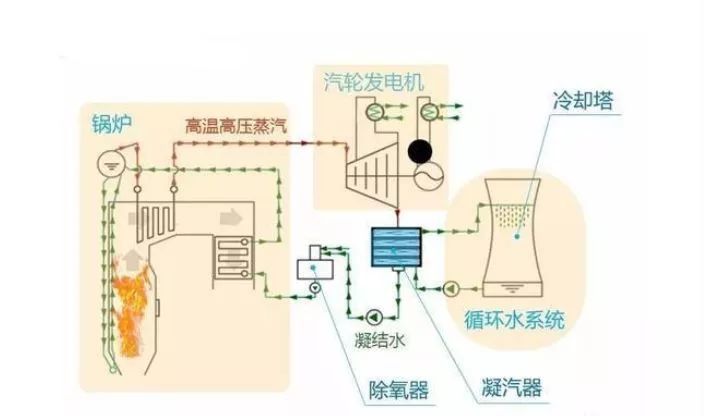

燃煤電廠的汽水系統

汽水系統是由鍋爐、汽輪機、凝汽器、除氧器及輔助系統組成。它包括汽水循環、化學水處理和水循環等。

06

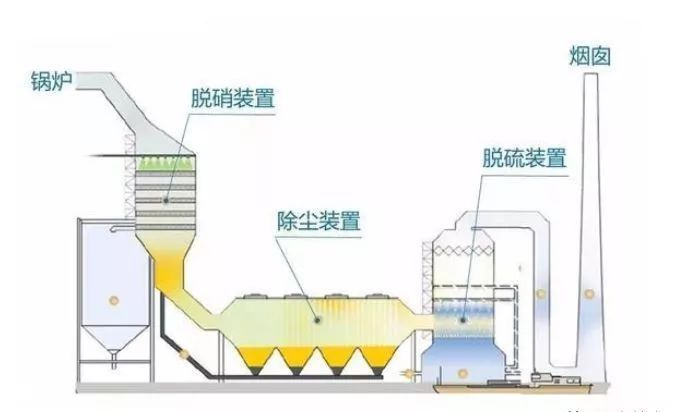

燃煤電廠煙氣凈化系統

隨著大家對環保意識的提高，防止環境污染也是電廠***的工作之一。所以電廠必須要對燃燒氣體凈化，達到排放標準后才可以排到空氣中。煙氣凈化依次是脫出煙氣中的NO2、***和硫化物。

07

燃煤電廠的主廠房布局

08

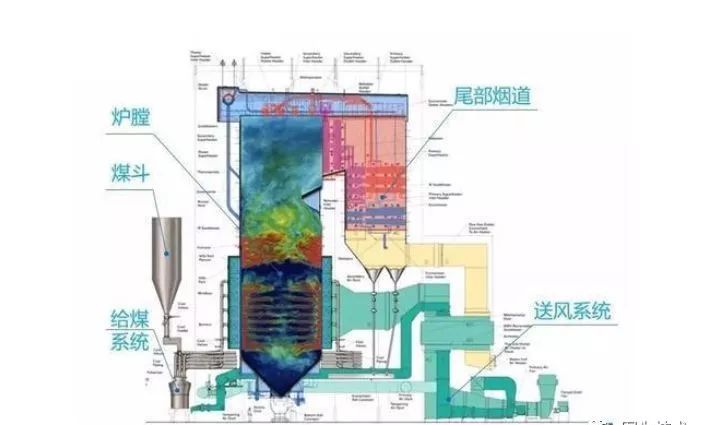

燃煤電廠的鍋爐

煤粉與空氣在爐膛中燃燒，燃燒產生的熱量把水變?yōu)楦邏核魵馔苿悠啓C(jī)轉動。

09

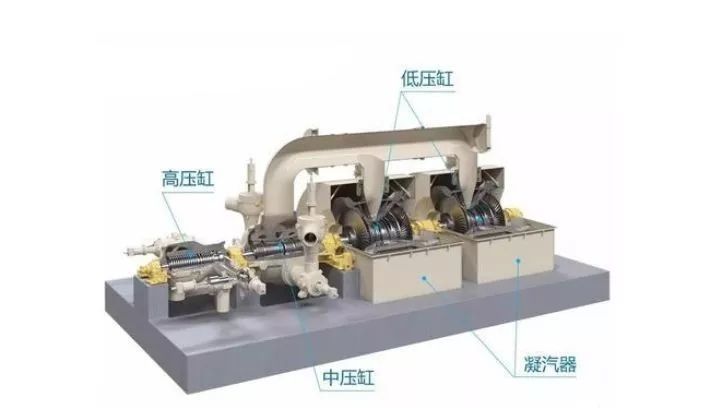

燃煤電廠的汽輪機

燃煤電廠的汽輪機結構相對比較簡單。高壓蒸汽依次通過高壓缸、中壓缸和低壓缸推動葉片轉動。低壓水汽再進入凝汽器中。

10

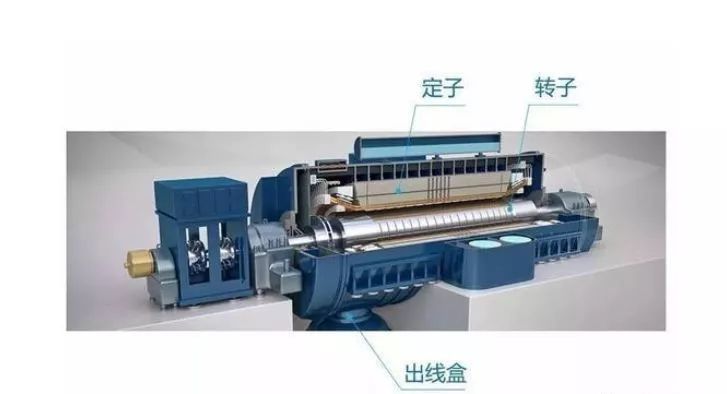

燃煤電廠的發電機

發電機我們都知道是由轉子和定子組成。在電廠中定子每分鐘轉3000轉發出50Hz的三相交流電。最后通過升壓裝置供應到其他遠距離城市。

以上就是燃煤電廠的組成及原理。由于我國大部分煤礦都在北方，所以燃煤發電基本都在北方。發電用完的水蒸氣在冬天也可以給北方人民供暖，可謂是一舉兩得。但北方的污染也是比較嚴重的，由于新能源興起和環保意識提高相信以后燃煤電廠會越來越少。

11

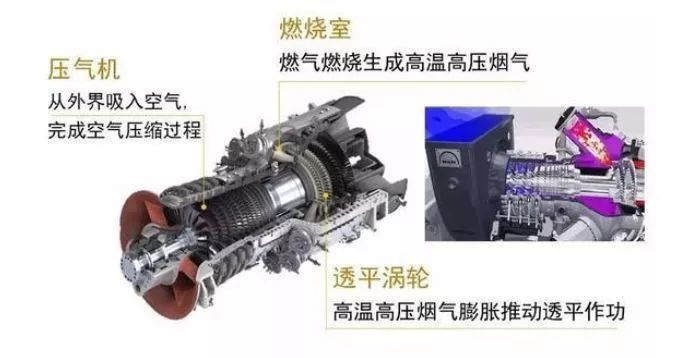

燃?xì)怆姀S

燃?xì)怆姀S相對燃煤電廠就沒有那么復雜，主要是***進去燃?xì)廨啓C(jī)的燃燒室，與壓氣機壓入的高壓空氣混合燃燒。產生高溫高壓的氣流推動葉輪轉動。然后再帶動發電機轉動的一個過程。

燃?xì)廨啓C(jī)的結構和飛機發動機的結構是類似的，所以要求的技術含量也比較高。但燃?xì)怆姀S的優點在于環境污染比較小。現在還有很多都是燃煤和燃?xì)庀嘟Y(jié)合的方式來發電，這樣既能節約成本又能保護環境，提高化學能的轉化效率。

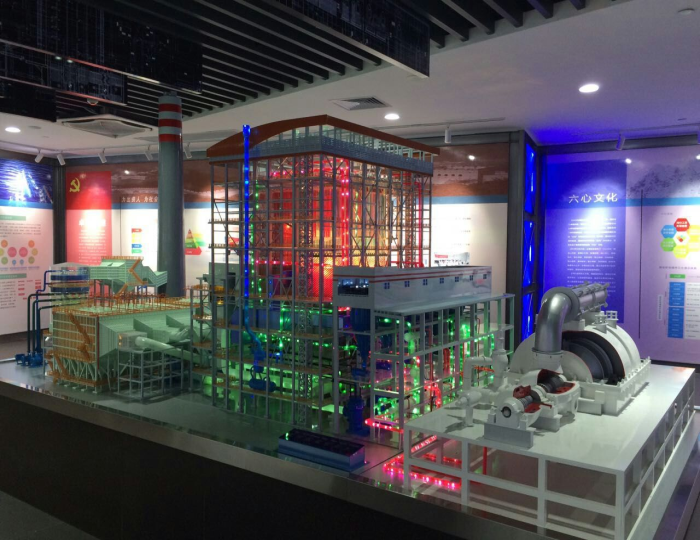

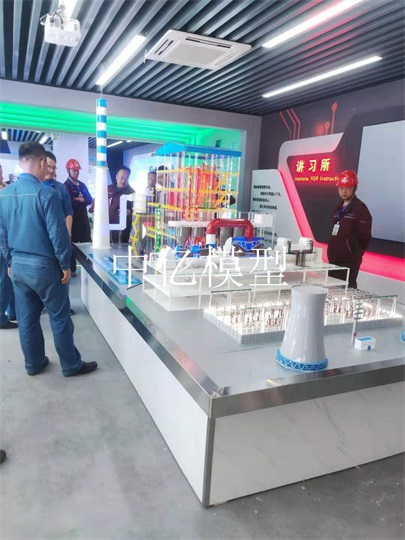

1000MW火力發電廠工藝流程演示裝置

對于生產實踐能力要求很高的能源與動力工程***、電廠熱能動力裝置***、電廠設備運行與維護***；認識與生產實習是***課學習過程中必不可少的部分，我們結合《能動***》實訓課程開發微縮版“1000MW超超臨界機組校內實習工廠”；適用于大中專院校多層次課堂實訓教學，實現與工程實踐“零距離”接觸，滿足技能型人才培養需求與示范教學培訓基地建設，滿足學員的技能訓練，努力培養崗位型“教、學、做、練”技能型人才。

一、1000MW機組設備配置

含1000MW機組模擬裝置、計算機、投影儀與幕布、音響、控制柜等；

1、實訓模擬裝置：6000×3000×2500mm；

1000MW機組電廠模擬實訓裝置有多個單元系統組成。仿真模擬實訓裝置區域模塊通過電動演示、LED燈來表示當前所選擇的工作流程，并可根據運行控制流向顯示，便于學生學習和教師講解。流程的選擇在控制臺計算機界面上進行。控制臺計算機界面上有相應的按鈕和指示燈。按下某一按鈕，對應的流程就會顯示。更換下*程前，需要先按復位按鈕關閉所有指示燈。計算機界面上有切換按鈕，用于流程工段模式間切換。

2、電源：220V.50HZ,電流≤5A，燈泡負載電壓6-12V；具有接地保護、漏電保護功能，安全性符合相關的***標準。

3、設備材質：有機玻璃、工程塑料、演示系統、語音系統；本裝置采用電氣動態運轉、演示。設備之間連接管道用透明有機玻璃管加工制作，內加LED流水燈演示生產過程；

4、計算機配置：WINDOS7 32BIT；其他硬件按常規配置；按要求安裝系統及操作。；

5、投影儀和幕布：便于教師講解；4500流明/4：3（兼容16：9）/燈泡壽命2000小時以上/標稱對比度500：1/商務用機；

6、音響系統：音響技術指標：頻率響應：68Hz - 20kHz(±3dB)；額定功率：150W。

7、控制柜配置：易控為一通用的組態軟件，“1000MW超超臨界機組火力發電教學系統”是在易控軟件平臺上開發的。操作系統演示電廠的生產流程、設備組成，與實訓裝置可選擇同步；還可以較完整和真實的模擬電廠系統組成工段主要設備參數內容、設備拆裝系統、3D動畫模擬，使學生對電廠操作的主要工作內容有比較清晰認識。

二、1000MW機組工藝設備裝置參數

按我國國內單元機組1000MW機組圖紙制作，比較完整的包括了火力發電的各個系統和設備組成，如鍋爐、汽機房、制粉、脫硝、除塵、脫硫、輸煤系統。

1、鍋爐部分：鍋爐參照1000MW機組配套電站直流鍋圖紙按比例1:80制作，能夠展示鍋爐的內部結構，如：汽包、下降管、鍋水循環泵、水冷壁、過熱器、再熱器、省煤器、空氣預熱器、除渣裝置等。鍋爐爐膛一相（即一個面）全剖，其他三相做出外形。爐膛剖去一面的水冷壁管道，能方便清楚地看到爐膛內部及各種管道布置和結構。所有的管子均采用光度好自然色彩鮮艷的銅芯塑殼線，造型整齊美觀。鍋爐為四角切圓燃燒方式，燃燒火焰采用光學材料制作，能動態演示爐膛內的燃燒過程。鍋爐的汽水系統管道均有燈光流動，動態演示鍋爐的汽水走向。鍋爐的制粉系統為中間倉儲式。鍋爐鋼架、平臺、樓梯等也在裝置上整齊示出。鍋爐的煤粉、空氣、蒸汽、給水、煙氣等各系統的設備、構件、管束、管道等均按電廠習慣用不同顏色進行區分。鍋爐的橫梁、立柱用鋁合金做成，爐膛墻和平臺采用無色透明有機片。

2、汽輪機部分：汽輪機參照1000MW凝汽式汽輪機圖紙按比例縮小制作，汽輪發電機組運行層平臺做出，平臺透明，整體顯示汽輪發電機組、凝汽器等布局結構以及蒸汽管道接線布置。汽輪機為單軸三缸四排汽，其上缸蓋全透明，可以看到汽輪機的葉片、轉子、隔板、隔板套等。汽輪發電機組可以轉動，有燈光演示。裝置表示出的主要結構有：高、中、低壓內外汽缸及排汽、進汽、抽汽管、盤車裝置、軸承箱、各級葉輪、葉片、隔板、汽封等。汽機的主汽門、調速汽門、操縱座、油動機等。

3、發電機：發電機參照1000MW汽輪發電機組圖紙按比例縮小制作，外殼全透明。發電機定子繞組1/4剖，***發電機內部結構：定子、轉子繞組、冷卻風道、水道端結構等。發電機的主勵磁機、副勵磁機、碳刷架等也一并做出。發電機內部裝設小發電機，演示電能輸出。

4、鍋爐煙氣：流經脫硝、電除塵器、脫硫塔、煙囪等，整個過程燈光動態演示。

5、風系統：冷風道、一次風機、二次風機、三分倉空氣預熱器、一、二次熱風道等詳細做出，并有燈光演示。

6、做出電廠的冷卻水塔等。煤場、輸煤系統等要求做出，適當布置綠環場景等

7、控制：觸摸屏控制，能夠分10個系統操作，并伴有語音講解。

8、系統配置發電廠、電力系統等多媒體資料。

三、設備安裝及培訓

1、在供貨合同簽訂后，供應商負責機組仿真模擬裝置設計加工，運輸安裝、培訓任務；

2、正式移交用戶運行后進入質保期，仿真實訓軟件質保期為24個月，在質保期內對仿真系統的升級、模型修改、維護、故障處理等提供全部免費服務。

1 600mw機組火力發電廠整體模型

2 300mw機組火力發電廠整體模型

3 200mw機組火力發電廠整體模型

4 125mw機組火力發電廠整體模型

5 12mw熱電廠整體模型

6 600mw凝汽式汽輪機模型

7 300mw凝汽式汽輪機模型

8 200mw凝汽式汽輪機模型

9 125mw凝汽式汽輪機模型

10 100mw凝汽式汽輪機模型

11 600mw汽輪發電機模型

12 300mw、200mw汽輪發電機模型

13 引進型2008t/h控制循環汽包鍋爐模型

14 引進型1025t/hr控制循環汽包鍋爐模型

15 引進型1050t/hr控制循環汽包鍋爐模型

16 1000t/h直流鍋爐模型

17 hg-670/140—540/540再熱鍋爐模型

18 hg—410/100—1型汽包鍋爐模型

19 dg410/9.71—1循環流化床鍋爐模型

20 yg-240/3.82-m1循環流化床鍋爐模型

21 yg-130/3.82-m7循環流化床鍋爐模型

22 yg-75/5.29-m5循環流化床鍋爐模型

23 600mw火力發電機組系統模擬圖

24 600mw機組發電廠***性熱力系統燈光演示板

25 300mw機組發電廠***性熱力系統燈光演示板

26 200mw機組發電廠***性熱力系統燈光演示板

27 600mw汽機調節及保安系統燈光演示板

28 300mw汽機調節及保安系統燈光演示板

29 200mw汽機調節及保安系統燈光演示板

30 125mw汽機調節及保安系統燈光演示板

31 火力發電廠生產過程燈光演示板

32 鍋爐生產過程燈光演示板

33 ***站生產過程燈光演示板

34 壓水堆***站熱力系統演示板

35 670t/h鍋爐熱控及運行燈光演示板

36 300mw機組凝結水處理系統演示板

37 200mw汽輪機機油系統燈光演示板

38 300mw機組汽動給水泵組（7級單缸汽機配給水泵）

39 200mw機組汽動給水泵組（四件配套包偶合器、給水泵）
